高精度电线贴标机贴标过程详解
访问：7次 时间：2015-05-06

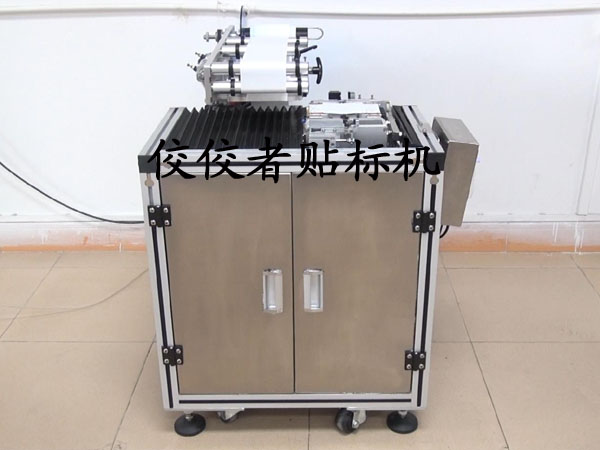

下面来看一下高精度电线贴标机,如下图：
上图的设备我公司称之为高精度电线贴标机.是改变传统贴标方式，针对线材这个领域，开发生产一台符合国际标准高精度线材贴标机。每步是精妙的设计，在普通的电线贴标机的基础上更高要求的制作，使得此设备具有高精度贴标效果，同时针对根据线材柔软、难以定位这个行业瓶径问题，全方打造出高精度电线贴标机。这台贴标机是山东的以为客户最先定制的，我们也可以称之为山东省贴标机。
下面我们一起来看一下整个贴标流程.

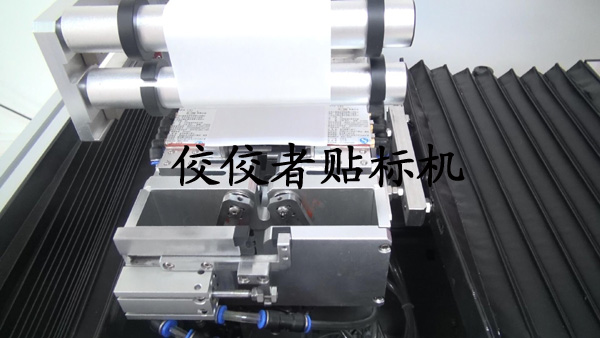

上图的具体过程是：机械按启动按钮后，踩动脚踏开关后，吸标头运到到标头指定位置，此时标签剥标机构同时出标，当标签出到1/2之处时，吸气装置启动，至标签剥离完全，将标签吸附到对折标头上。此过程为高精度电线贴标机的标签定位过程。

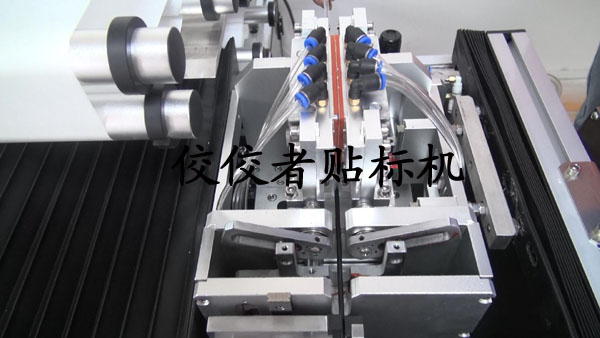

上图展示的是将标签定位装置移至到线材易放空间，方便线材的取放，此时是线材产品在人工的配合下,放在线材初步定位的卡位处，再踩圯踏开关后，线材精准定位机构启动，夹紧机构将线材夹紧后，夹紧机构将线材定位到标签的中间位置.
上图展示了标签对折动作，此动作是本页面第三幅图的连续动作，当夹紧线材后，标头向相反向同时转动90度后，在垂直方向相碰后，将标签两头10-20MM处将标签对折后，吸气装置停止吸气。标头再从标签对折处一头拉至线材底部，保证标签对折部分完全粘合。此过程后，线材夹紧机构完全松开。人工取去线材样品，并踩一下设备脚踏开关，完成标签定位。此过程是重复图2过程。此过程表示线材贴标签过程全部完成。人工可以利用这个时间继续取线材，准备放料，达到节约时间，两个动作同时进行，提高产能作用。
下面来看看这台电线贴标机样品吧
关于今天介绍的高精度电线贴标机,重点体现出我司对标签对折和线材定位做了全面改革.解决手功定位线材，标签对折难度和精度诸多问题。相对于欧美市场和日本的电器产品方面是一个很大提高。
|
