五加仑全自动洗瓶灌装机
访问：1次 时间：2018-01-15

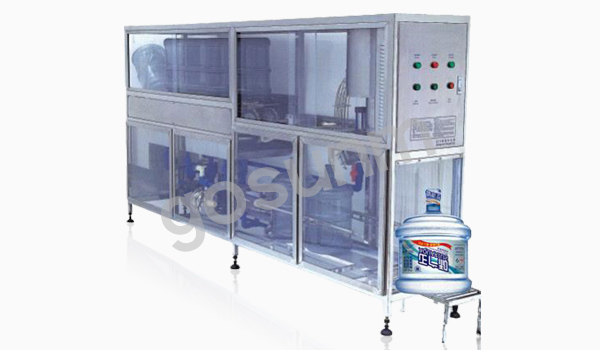

五加仑全自动洗瓶灌装机GSQ-Z-WJLXGQ-1A01
工作流程
1、当设在机尾的感应器检测到上瓶处送来的瓶后，机内瓶传动机构开始工作，将瓶送到第一工位冲洗。传动机构停止工作；
2、内冲洗采用独立控制的2工位高压冲洗。冲洗时间为20秒。第一工位为药洗，第二工位为纯洗。
3、喷头与瓶口对位后，冲洗泵开始动作。工作到设定时间后自动停止。传动机构将瓶送至第二工位，于是开始第二工位冲洗流程，如此循环，直至完成冲洗工艺。
4、内冲洗流程完成后，传动机构将瓶翻转150°，瓶子处在坡面上，在重力作用下，瓶子自动滑落，离开塑料瓶托掉在机械手上，灌装生产线机械手在气缸的推动下送到灌装位置。
5、灌装水泵开始工作，灌装时间可微调（根据实际情况调节）
6、灌装完毕，气缸将后面洗好的空瓶推过来，推走灌好的瓶子，进入套盖工位�；箍梢越尤�全自动理瓶机使用。
功能特点：
1、理盖盘采用离心式排盖机构，采用双滑道排盖，套盖�；揽傻鹘�，适用性强。
2、盖子要求：盖身外径φ56 mm高度40 mm，辫子宽8 mm辫高不少于16 mm。
3、气缸压盖，压盖到位平稳，密封性好，使你产品始终如一。
4、独特的接水盒设计理念，让你的机器与众不同，排水和清洗变得格外方便，力争减少卫生死角，为你每次进行消毒杀菌熏蒸变得更加放心。
5、自动灌装机两工段之间衔接采用平进斜落，充分利用瓶子自身重量，让机构简单稳定，保证了机器性能可靠，便于长久运作。
6、空气压缩机由客户自购，其规格：工作压力：0.5~0.8Mpa排气量：0.9~1.3m3/min
产品配置：
|
序 号
|
名 称
|
型 号
|
数量
|
单位
|
产 地
|
|
1
|
漏电开关
|
RKN32A
|
1
|
个
|
天正
|
|
2
|
保险装置
|
RT18-32
|
2
|
套
|
茗熔
|
|
3
|
继电器
|
MY2NJ
|
1
|
套
|
欧姆龙
|
|
4
|
可编程
|
FJ-18MR-AC
|
1
|
台
|
国产
|
|
5
|
气压开关
|
P6A
|
1
|
个
|
韩国
|
|
6
|
按钮开关
|
ZB2-BE102C
|
3
|
个
|
上海二工
|
|
7
|
指示灯
|
AD16-22D/S
|
3
|
个
|
上海二工
|
|
8
|
接近开关
|
Ni10-Q25-AN6X
|
1
|
个
|
东崎
|
|
9
|
气压电磁阀
|
4V210-08
|
2
|
套
|
台湾亚德克
|
|
10
|
油水分离器
|
AFR-2000
|
1
|
套
|
台湾亚德克
|
|
11
|
推瓶气缸
|
SC50*450
|
1
|
套
|
台湾亚德克
|
|
12
|
压盖气缸
|
SC50*50
|
1
|
套
|
台湾亚德克
|
|
13
|
移位气缸
|
SC40*350
|
1
|
套
|
台湾亚德克
|
|
14
|
交流接触器
|
GMC-18
|
1
|
个
|
天正
|
|
15
|
药洗泵
|
BJZ037
|
1
|
台
|
广东凌霄
|
|
16
|
纯洗/灌装泵
|
BJZ037
|
1
|
台
|
广东凌霄
|
|
17
|
理盖电机
|
YCJZ40/4
|
1
|
台
|
山东圣金
|
|
18
|
药洗电磁阀
|
洗衣机电磁阀
|
/
|
套
|
/
|
|
19
|
纯洗电磁阀
|
洗衣机电磁阀
|
1
|
套
|
中山
|
|
20
|
灌装电磁阀
|
YCD21-15S（不锈钢）
|
1
|
套
|
广东永创
|
|
21
|
实际尺寸
|
2500*500*1540
|
1台
|
MM
|
|
|
22
|
包装尺寸
|
2600*700*1570
|
1台
|
MM
|
|
|
23
|
净重
|
177(普通型)
|
1台
|
KG
|
|
|
24
|
毛重
|
225（普通型）
|
1台
|
KG
|
|
|
25
|
工位数安排
|
单排 三工位
|
|
第一工位：药洗
|
|
第二工位：药洗
|
|
第三工位：纯洗
|
|
