流水线贴标头电眼设置解析
访问：1次 时间：2016-10-19
流水线贴标头是广泛适用于可配套枕式包装机、自动流水线、印刷机等，实现在线贴标。应用于包装、食品、玩具、日化、电子、医药等行业的一款专用贴标机。接下来说说这款贴标机的电眼设置方法。
机械调整
1. 导向机构：导向机构调整，根据产品的大小，前后移动导向条，保证产品在输送过程中不跑位，调整以产品能顺利通过，两边偏移不超过0.5mm为宜。
2. 覆标机构：覆标机构调整，将覆标机构与输送带调整平行，保证在产品上的受力均匀，同时应该保证标签剥离后沿着覆标滚轮贴附到产品上，保证贴标位置的稳定性。
3. 贴标头：每个调整，需松开相应的锁紧螺丝，调好后，锁紧螺丝�？赏ü致纸猩舷�、前后位调整；可以水平调整机构进行旋转调整，实现贴标位置的调节。
4. 剥标板：剥标板调整，拧松剥标板连接机构上的可调把手，剥标板可摆动一定角度，匹配产品的需要。在不同厚度，材质的标签中，有可能要进行角度的调整来达到标签的顺利剥离。
电眼调整：本设备配置2套电眼，分别为测物电眼和测标电眼，根据产品检测和标签检测需要进行调整。
1. 位置调整：通过电眼架，可进行前后、高低位置调整，以适应不同的产品和标签。调整方法参考机械机构介绍部分。
2. 电眼设置：本贴标头标准配置为帝斯型电眼，可选配其他款式的测标电眼，也可选配测物电眼。
2.1 测标电眼：用来检测标签的（在这里仅作为说明之用，不代表是本机器的配置）。

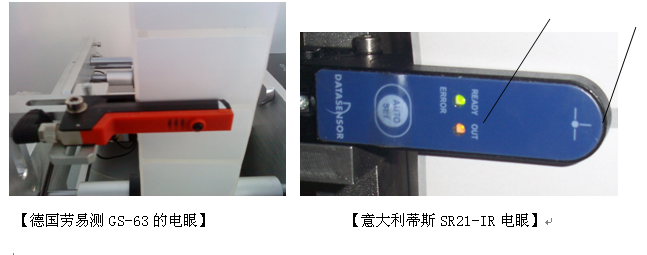

劳易测GS-63电眼的调整：
工作原理说明：根据厚度的不同来识别标签之间的缝隙。（通过光线穿透没有标签的地方与不穿透有标签的地方来识别）适用于纸质的标签或者其他有一定厚度的标签。
三个信号灯说明：绿色信号灯：电源灯
黄色信号灯：识别状态灯（ 黄灯亮起，表示有信号输出）
红色信号灯：出错或警告灯
调整按钮：用于设置不同标签的检测。
电眼使用的方法：

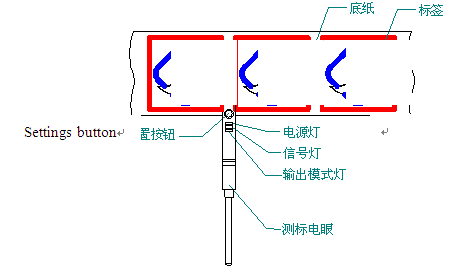

1)将标签穿过电眼U型槽，如下图所示。
2)如果拉动标签，黄色信号灯会在标签与标签间的间隔中亮起，在有标签的地方熄灭，这时就表示正常，可以直接使用。
3)当黄色信号灯是常亮或者常灭的情况下，就需要重新设置电眼。
4)电眼设置方法如下：
一、将标签穿过电眼的U型槽，如下图所示。
二、将有标签的地方置于电眼的槽里面，持续按住调整按钮3秒钟左右，可以看到电眼的黄色信号灯闪烁，然后松开按钮，将没有标签的地方（只有标签的底纸）置于电眼槽内，持续按住调整按钮8秒钟，然后松开按钮，此时，设置完成。
三、将标签在电眼槽内拉动，可以看到有标签的地方黄色信号灯熄灭，在标签与标签的间隔处，黄色信号灯亮起。
意大利蒂斯SR21-IR电眼的调整：
工作原理：属于槽型电眼，通过穿透光量的强弱判别有无标签，适用于底纸材质和标签材质不同的标签。
检测原理：槽型电眼一侧发射光束，另一侧进行接收，当中间有标签时，接收光量发生变化，通过设定临界值，进行有无标签的辨别。
设置方法：
当“READY”灯亮的时候，把标签放在电眼焦点中间，来回拉动标签，如输出信号灯【"OUT"】有变化，电眼处于工作状态，可直接使用。
短按自动设置按钮【“AUTO SET”】，绿灯和黄灯熄灭，电眼捕捉介质信号，此时不可移动标签，直到绿灯快速闪动为止。
当绿灯闪亮的时候，把第二种介质放入到电眼焦点位置。
短按“AUTO SET”，绿灯熄灭，电眼开始捕捉第二种介质信号，此时不可移动标签，直到绿灯持续亮起。
来回移动标签，在两种介质分解地方，输出信号灯亮起，电眼设置完毕。
READY”持续亮，表示电眼以可以在两种介质的切换情况下使用。
测物电眼：
2.2.1 FX-301系列电眼接线方法：测物电眼必须保证正确的安装才能使用，“IN”连黑线，“OUT”连银色线，如下图所示。
|
